三豐投影儀PJ-H30A2017B

日本mitutoyo三豐投影儀PJ-H30A2017B303-713 XY手柄內的快速釋放控制能使工作臺進給在粗調和微調之間切換。所有型號均為帶光柵尺的高精度工作臺。所有尺寸工作臺在X 和Y 軸方向均可實現(3+0.02......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	日本三豐投影儀
型號	PJ-H30A2017B
測量范圍	200*170mm
分辨率	0.001mm
供應 商	佛山市精測計量儀器設備有限公司

產品概述

product presentation

三豐投影儀PJ-H30系列

• ø306mm 屏幕能使正像更加清晰可見。

• 與簡單的XY 和角度讀數相比，新開發的透射照明光學系統為所有類型的投影透鏡提高了平均60% 的照明度。

• 所有型號產品均配備高能見度的數字顯示器可以進行XY和角度讀數。

• 使用具有等焦3- 鏡頭卡扣式旋轉盤。

• 使用升降立柱機械結構。

• XY 手柄內的快速釋放控制能使工作臺進給在粗調和微調之間切換。

• 所有型號均為帶光柵尺的高精度工作臺。

• 所有尺寸工作臺在X 和Y 軸方向均可實現(3+0.02L)μm 的高測量精度。

• 高精度尋邊器(OPTOEYE) 的型號。

• 測量范圍(300×170mm)，為同類產品中最大。

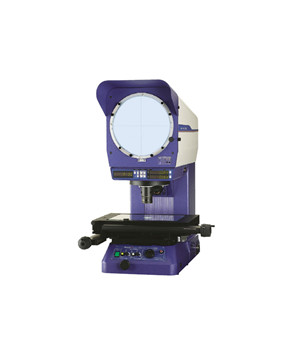

產品圖片

Product presentation

技術參數

technical parameter

投影屏幕	型號	PJ-H30A1010B		PJ-H30A2010B	PJ-H30A2017B	PJ-H30A3017B
	貨號	303-712-1*1		303-713-1*1	303-714-1*1	303-715-1*1
投影屏幕，OPTOEYE (內置)，電動聚焦	型號	PJ-H30D1010B		PJ-H30D2010B	PJ-H30D2017B	PJ-H30D3017B
	貨號	303-732-1*1		303-733-1*1	303-734-1*1	303-735-1*1
投影圖像		正像
投影屏幕	有效直徑	ø306mm
	屏幕材料	精細磨砂玻璃
	屏幕旋轉	±360º (可顯示±370º)
	角度讀數	數顯計數器 (LED) (ABS/INC 模式切換, 調零)
	分辨力	1' 或 0.01º (可切換)
	機械裝置	微調和鎖緊
	十字線	90º (實線)
投影鏡頭	放大倍率	10X (標準選件), 5X, 20X, 50X, 100X 所有物鏡具有相同焦點。內置活動半透半反鏡用作同軸反射照明。
	鏡頭安裝	卡扣安裝，3鏡頭卡扣式轉塔
倍率精度	透射照明	標稱放大率小于±0.1%
	反射照明	標稱放大率小于±0.15%
照明	透射照明	鹵素?zé)襞?24V，150W，50小時) (No.515530) 可變照明角度(垂直/斜反射，可調聚光鏡頭)，內置吸熱濾光片，內置冷卻風扇，無級調光控制，柔光照明 (沖擊電流降低)
	反射照明	鹵素?zé)襞?24V，150W，50小時) (No.515530) 可變遠心光學系統，吸熱濾光片，內置冷卻風扇，無級調光控制，柔光照明 (沖擊電流降低) 燈泡滑動更換座
X / Y計數器分辨力 *2		0.001mm
測量范圍 (X×Y)		100×100mm	200×100mm	200×170mm		300×170mm
測量精度 *3		(3+0.02L)μm L: 測量長度 (mm)
