德國馬爾圓度儀MarFormMMQ100

MarForm MMQ 100 形狀測試儀是執行測量任務的簡單而強大的解決方案，快速而準確的測量結果，機械軸承提供高可靠性，大測量體積，重量輕，結構緊湊，移動性高，計算機輔助式工件快速調整......

品牌：德國馬爾

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	德國馬爾圓柱度儀
型號	MarForm MMQ 100
Z 軸測量范圍	300mm
圓度偏差	0.025+0.0003µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

德國馬爾圓柱度儀MarForm MMQ 100

MarForm MMQ 100 形狀測試儀是執行測量任務的簡單而強大的解決方案

快速而準確的測量結果
機械軸承提供高可靠性
大測量體積
重量輕，結構緊湊，移動性高
計算機輔助式工件快速調整
調心和調平旋鈕，方便粗調和細調
通用而可靠
車間也可用，因為無需壓縮空氣連接
觸摸屏設計使其無需鍵盤或鼠標
Z 和 X 方向數字編碼器將測量位置直接傳輸給軟件

適用范圍

technical parameter

模具
電子
塑膠
五金
家具
汽配

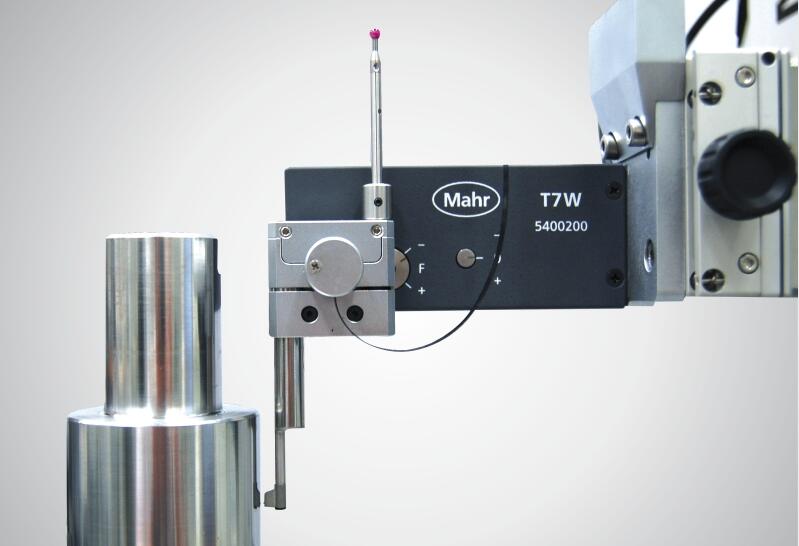

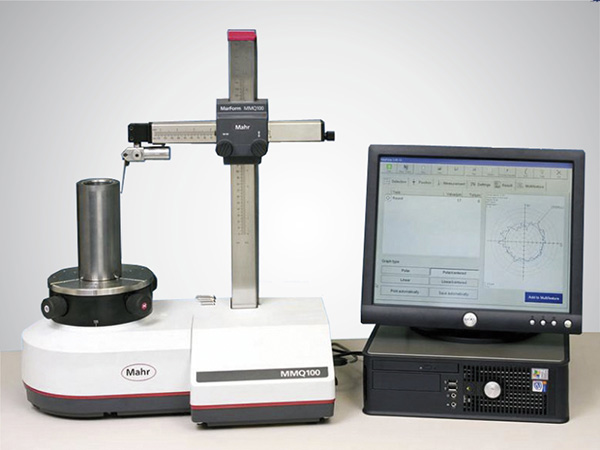

產品圖片

PRODUCT DISPLAY

技術參數

technical parameter

圓度偏差（µm+µm/mm 測量高度）	0,025 + 0,0003
圓度偏差（µm+µm/mm 測量高度）	0,05 + 0,0006
軸向跳動偏差（µm+µm/mm 測量半徑）	0,02 + 0,0003
軸向跳動偏差（µm+µm/mm 測量半徑）	0,04 + 0,0006
調心調平工作臺	手動
工作臺直徑 (mm)	160
工作臺負載，居中 (N)	200
速度 (rpm) 50 Hz / 60 Hz	05丨06
定位路徑 (mm)，Z 軸	300，手動
Z 軸定位	手動
定位路徑 (mm)，X 軸	180，手動

MMQ 100 和 EasyForm 是 Windows® 10 下運行的強大的計算機評估系統。它使用用戶友好型軟件，提供強大的彩色形位公差評估報告 (DIN ISO 1101)：圓度、截面內圓度、徑向跳動、軸向跳動、同心度、同軸度、平面度(1)、直線度(1)、平行度(1)、垂直度(1)。

MMQ 100 測量站和 EasyForm 構成完成的系統：
MMQ 100 形狀測量站包含：
