三豐圓度儀RA-2200AS

日本三豐圓度儀RA-2000AS/AH/DS/DH操作簡便的高精度旋轉工作臺徑向的旋轉精度要高于0.02+3.5H/10000μm而在軸向精度達到0.02+3.5X/10000μm。......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	日本三豐圓度儀
型號	RA-2200AS/DS/AH/DH
最大測量直徑	Φ300µm
旋轉精度	(0.02+3.5H/10000)µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

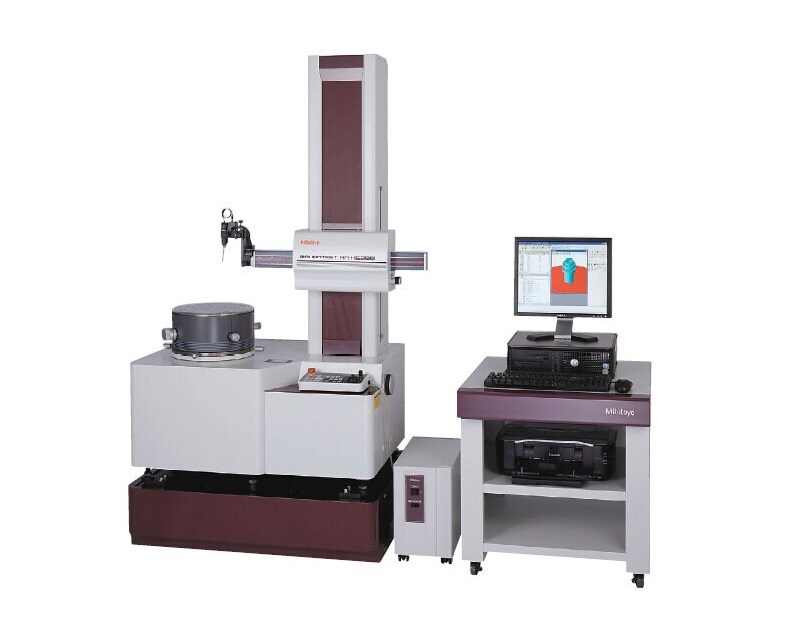

三豐圓度儀RA-2200AS

　　• 操作簡便的高精度旋轉工作臺

　　三豐圓度儀徑向的旋轉精度要高于0.02+3.5H/10000μm,而在軸向精度達到0.02+3.5X/10000μm。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。此外，具有自動調心和調水平功能的旋轉工作臺作為標準特性，這樣操作者無需進行手動調心和調水平操作。

　　• 改變檢出器姿態的功能可進行CNC自動測量

　　圓度儀自動控制支臂姿勢(垂直/水平)及檢出器的旋轉特征(在0 - 270º的范圍內以1º增量旋轉)能對多種要素組合進行連續測量，如外徑/內徑和/或上/下面測量。 另外，脫機教學功能可輕松生成工件程序。

　　• 定位傳感器可實現CNC高精度自動測量

　　X軸驅動裝置內有三豐公司光柵尺，可直接探測驅動裝置的位置。它保證了對重復測量來說至關重要的高精度定位。

　　• 粗糙度檢出器

　　可選粗糙度檢出器可進行粗糙度測量。根據需要在三豐圓度儀的徑向和軸向固定工件。

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

型號			RA-2200AS	RA-2200DS	RA-2200AH	RA-2200DH
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)µm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm)
	旋轉速度		2, 4, 6, 10 rpm
	工作臺有效直徑		ø 235mm	ø 200mm	ø 235mm	ø 200mm
	調心/ 調水平		A.A.T	D.A.T	A.A.T	D.A.T
	調心范圍		±3mm	±5mm	±3mm	±5mm
	調水平范圍		±1º
	臺面最大承重		30kg
	最大測量直徑		ø 300mm
	最大工件直徑		ø 580mm
垂直移動 (Z軸立柱)	移動直線度 (λc2.5)		0.10µm/100mm 0.15µm/300mm		0.10µm/100mm 0.25µm/500mm
	與轉臺軸平行度(母線要素基準)		0.7µm/30a0mm		1.2µm/500mm
	定位速度		最大: 50mm/s (測量時: 0.5,1.0, 2.0, 5.0 mm/s)
	最大檢測高度	測量外徑時	300mm		500mm
		測量內徑時	300mm		500mm
	最大檢測深度 (使用標準測桿時)		ø 32×85mm (深度), ø7×50mm (深度)
X軸	直線度 (λc2.5)		0.7µm/150mm
	與轉臺軸垂直度 (母線要素基準)		1.0µm/150mm
	移動范圍		175mm (–25mm - +150mm 轉臺中心)
	移動速度		最大: 30mm/s (測量時: 0.5, 1.0, 2.0, 5.0 mm/s)
檢出器	測力		約 10 - 50mN, 1 - 5 級
	標準測桿, 材質		ø1.6mm 硬質合金
	范圍	標準	±400µm/±40µm/±4µm
		跟蹤	±5mm
	其他		帶IN/OUT切換功能、測力切換功能(5級切換)、測頭角度指示 (±45º), Z軸方向沖擊探測功能、帶滑動式檢出器(3姿勢規格)
其他	電源		100-240VAC
	氣壓		0.39MPa
	空氣消耗量 (標準狀態)		30L/min 標準狀態 (80L/min 以上氣源)
	本體重量		180kg		200kg
